Rollenhalterung Zusammenbau
Sie haben für Ihren Thermodrucker BLUTT 600 einen Großrollenhalter erworben,
der aus verpackungstechnischen Gründen nicht vollständig zusammen gebaut ist.
Um den Halter gebrauchsfähig zu machen stecken Sie bitte die beiden kurzen
Profilstücke in den vormontierten Halter, so wie es auf den Bildern zu sehen ist.
Danach können Sie große Etikettenrollen darin aufhängen, ohne dass Sie befürchten
müssen, dass der Halter mitsamt der Rolle nach hinten umfällt. Wenn die
Spannhülsen nur sehr schwer in die Bohrungen zu drücken sind, nehmen Sie
notfalls einen kleinen Hammer zu Hilfe und schlagen Sie die Teile vorsichtig ein.

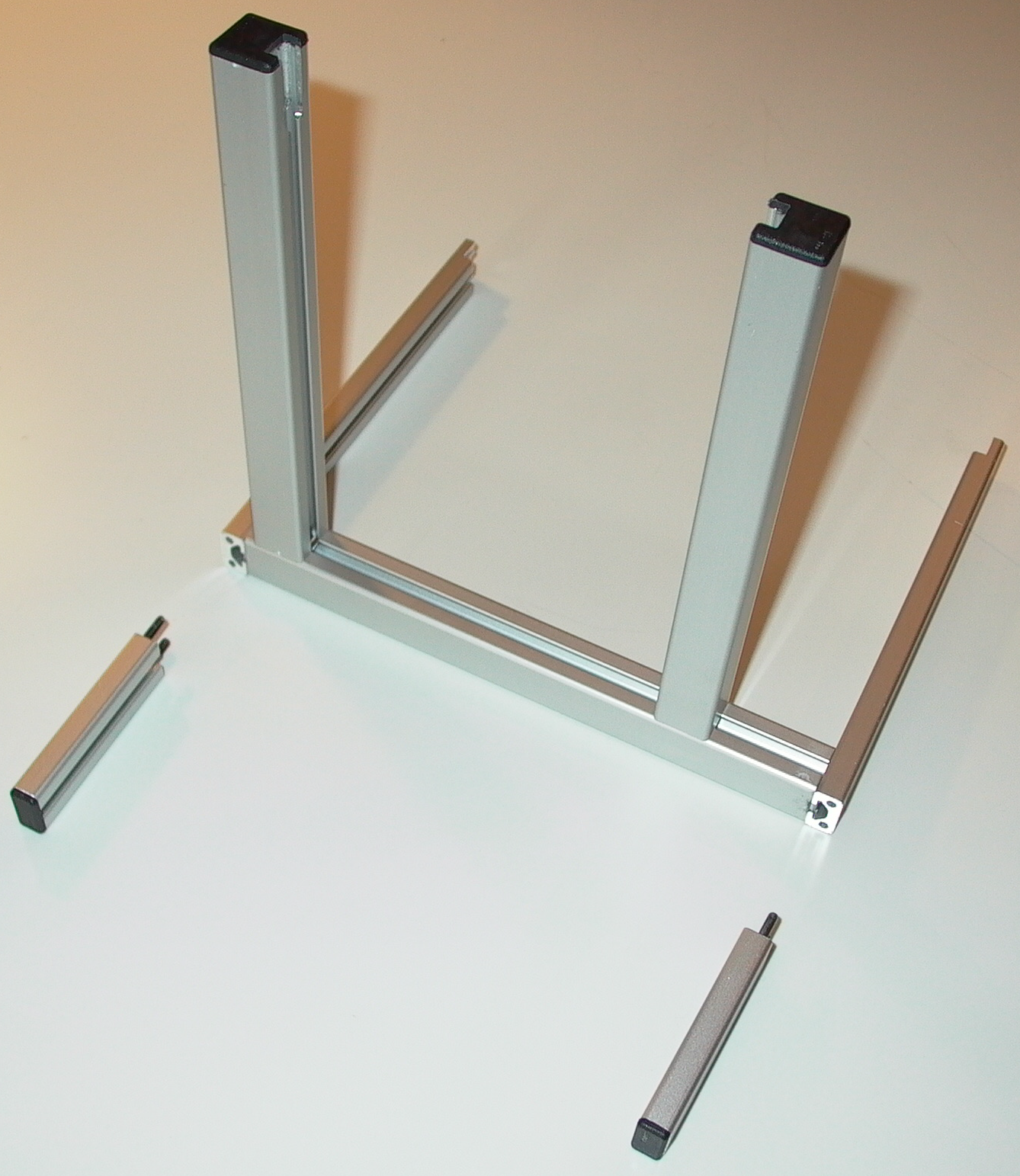

Bild 1

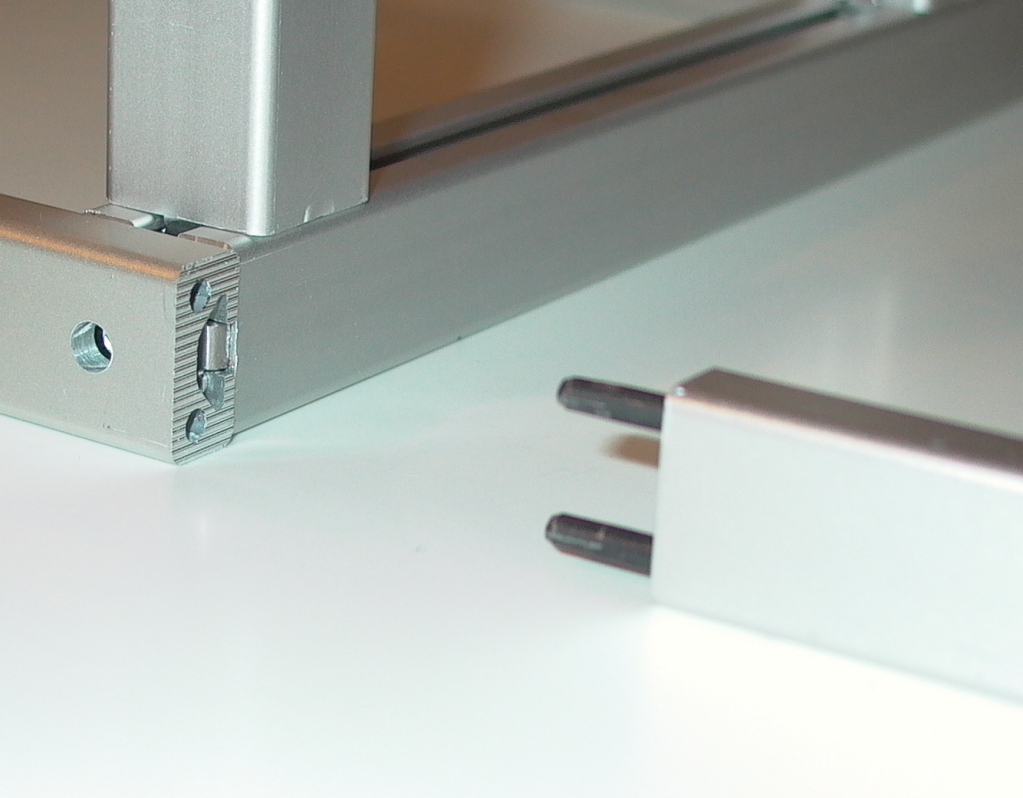

Stecken Sie die Spannhülsen in die Bohrungen und drücken Sie das kurze Aluminiumstück fest in den Rollenhalter
Bild 2
